矩阵分类

发布时间：2018-3-13 22:09:00

矩阵是将多路输入信号切换输出到多个显示设备，一般来说输入信号数量要大于输出信号数量。举个例子，我们想在9块显示器上同时监控100个摄像头传来的信号，就用矩阵来实现即可，通过矩阵的信号切换功能，轮换显示不同信号图像。矩阵的类型有VGA矩阵、AV矩阵、RGB矩阵、DVI矩阵、HDMI矩阵、混合矩阵等等。

视频矩阵

视频矩阵是指通过阵列切换的方法将m路视频信号任意输出至n路监看设备

上的电子装置，一般情况下矩阵的输入大于输出即m>n。有一些视频矩阵也带有音频切换功能，能将视频和音频信号进行同步切换，这种矩阵也叫做视音频矩阵

数字矩阵

视频切换在数字视频层完成，这个过程可以是同步的也可以是异步的。数字矩阵的核心是对数字视频的处理，需要在视频输入端增加AD转换，将模拟信号变为数字信号，在视频输出端增加DA转换，将数字信号转换为模拟信号输出。视频切换的核心部分由模拟矩阵的模拟开关，变将成了对数字视频的处理和传输

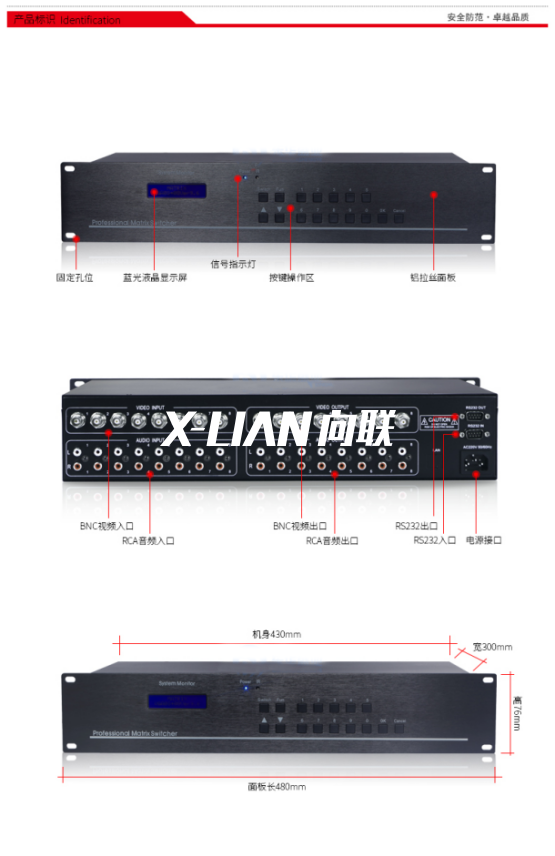

VGA矩阵切换器最简单的使用就是如上图，是一个单一的系统，没有跟其他的系统连接在一起。8路电脑主机信号输入到VGA矩阵的输入口，通过矩阵处理以后，从输出口输出到8个显示器，8个显示器可以显示任何一台主机的信号。显示器显示的信号是单一的，不能有多个信号。矩阵的普通控制方式就是3种：第一种是通过矩阵本身的按键来控制整个矩阵的切换；第二种是通过电脑软件来控制整个矩阵的切换；第三种是通过遥控器来控制整个矩阵的切换。

AV矩阵
